Hộp kết hợp PV: "Trình quản lý năng lượng thông minh" của Solar Systems - Hướng dẫn toàn diện

I. Định nghĩa và chức năng của hộp kết hợp PV

Hộp kết hợp PV (Hộp kết hợp quang điện) là một thành phần điện quan trọng trong các hệ thống năng lượng mặt trời. Nó chịu trách nhiệm thu thập, bảo vệ và giám sát công suất DC được tạo ra bởi các chuỗi PV và truyền nó đến biến tần. Đóng vai trò là "trung tâm điều phối năng lượng" của nhà máy điện mặt trời, nó đảm bảo truyền điện hiệu quả và an toàn.

Chức năng cốt lõi

Tập hợp hiện tại: Kết nối song song của nhiều chuỗi PV (ví dụ: chuỗi 12-24) để giảm sự lộn xộn cáp và tối ưu hóa cấu trúc hệ thống.

Bảo vệ mạch: Ngăn chặn quá tải, mạch ngắn và dòng điện ngược, đảm bảo hoạt động an toàn.

Giám sát thông minh: Phát hiện thời gian thực của điện áp, dòng điện và năng lượng cho mỗi chuỗi, cho phép chẩn đoán lỗi nhanh.

Tại sao bạn cần một hộp kết hợp?

Cải thiện độ tin cậy của hệ thống bằng cách ngăn chặn các lỗi chuỗi đơn ảnh hưởng đến việc tạo tổng thể.

Giảm tổn thất dòng và tăng cường hiệu quả truyền.

Cung cấp dữ liệu hoạt động thông minh, giảm chi phí bảo trì dài hạn.

Ii. Vai trò cốt lõi của hộp kết hợp PV

1. Tập hợp hiện tại để truyền tải tối ưu hóa

Các mô -đun PV thường được kết nối trong các chuỗi và hộp Combiner hợp nhất nhiều chuỗi để tạo thành đầu ra hiện tại cao hơn.

Ví dụ: Một hệ mặt trời 10kW có thể bao gồm 5 chuỗi (mỗi chuỗi 2kW), mà hộp Combiner kết hợp trước khi gửi điện đến biến tần.

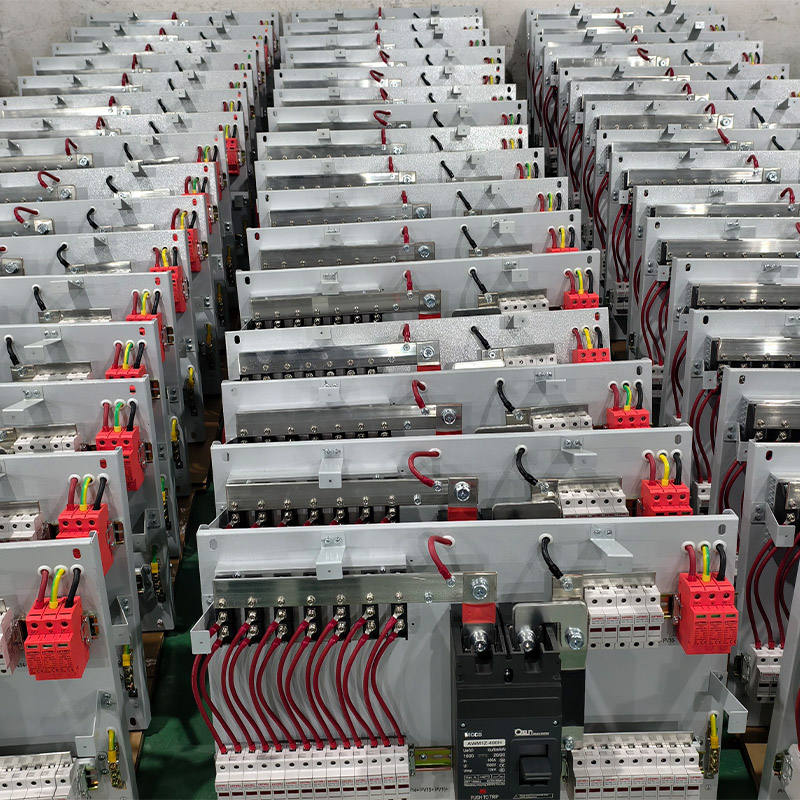

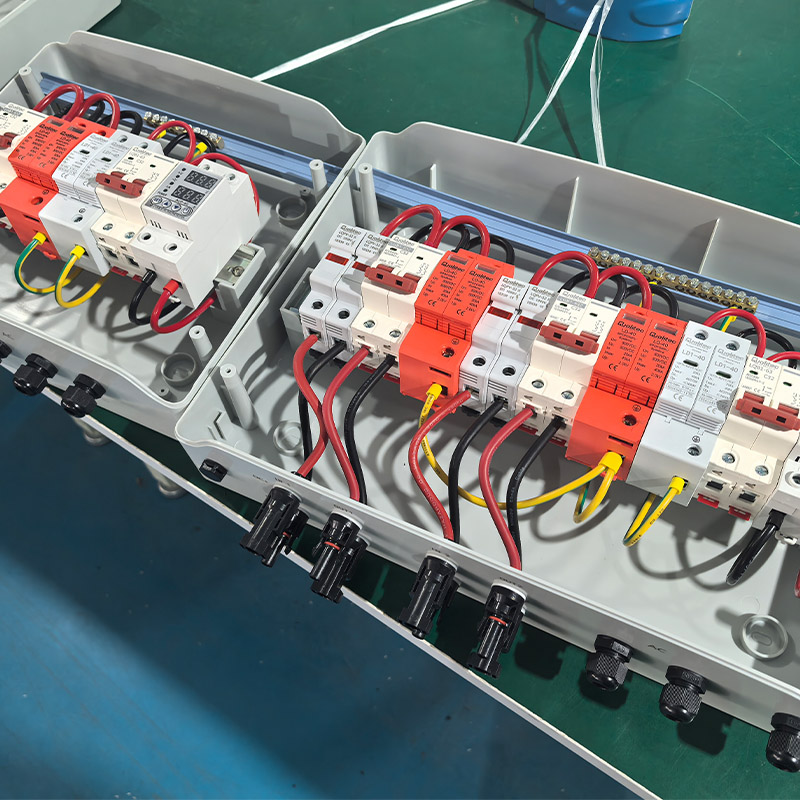

2. Bảo vệ mạch nhiều lớp

Chức năng tính năng bảo vệ

Bộ ngắt cầu chì/cầu chì DC cắt mạch trong quá trình quá tải hoặc mạch ngắn để ngăn chặn các mối nguy hiểm hỏa hoạn.

Chặn diode ngăn chặn dòng điện ngược (ví dụ: khi một chuỗi được tô bóng).

Bộ bảo vệ bảo vệ quá điện áp chống lại các gai điện áp gây ra bởi sét hoặc dao động lưới.

3. Giám sát và bảo trì thông minh

Hộp kết hợp nâng cao tính năng ghi dữ liệu, theo dõi:

✅ hiện tại/điện áp cho mỗi chuỗi

Tổng công suất và hiệu quả của hệ thống

Cảnh báo lỗi (ví dụ: chuỗi bất thường, cầu chì vấp)

Giám sát từ xa (4G/Wi-Fi) cho phép khắc phục sự cố nhanh chóng.

Iii. Bảo vệ sét trong hộp kết hợp PV

Vì các hệ thống PV được tiếp xúc ngoài trời, Lightning Protection là một tính năng thiết kế quan trọng!

1. Thiết bị bảo vệ Surge (SPD)

Chức năng: Hấp thụ tăng điện áp cao từ sét hoặc dao động lưới.

Cài đặt: Thường được đặt tại các đầu vào đầu vào/đầu ra DC.

2. Bảo vệ căn cứ

Vỏ kim loại phải được nối đất đúng cách để tiêu tán dòng sét một cách an toàn.

Tiêu chuẩn: Điện trở mặt đất <4Ω (<1Ω đối với các nhà máy quy mô lớn).

3. Thiết kế cách ly

Các thiết bị đầu cuối cách ly sét ngăn chặn sự gia tăng điện áp cao ảnh hưởng đến các mạch khác.

⚠ Ghi chú quan trọng:

Trong các khu vực dễ bị sét, chọn các hộp được chứng nhận TUV/CE với xếp hạng bảo vệ cao (ví dụ: IP65).

Kiểm tra SPD thường xuyên (thay thế cứ sau ~ 2 năm).

Iv. Các loại Hộp kết hợp PV & Hướng dẫn lựa chọn

Hộp kết hợp được phân loại theo ứng dụng:

1. Theo số lượng đầu vào

Loại tính năng ứng dụng

4-8 đầu vào (nhỏ) Cấu trúc đơn giản trên sân thượng PV, chi phí thấp

12-24 Đầu vào (Tiêu chuẩn) Giám sát thông minh thương mại/quy mô trung bình, Bảo vệ Lightning mạnh mẽ

24+ Đầu vào (lớn) Nông trại năng lượng mặt trời quy mô tiện ích Bảo vệ cao (IP67), điều khiển từ xa

2. Theo chức năng

Cơ bản: Cầu chì + Công tắc (Dự án ngân sách)

Thông minh: Ghi nhật ký dữ liệu, chống đảo ngược, phục hồi PID (sử dụng thương mại cao cấp)

Chứng minh vụ nổ: Đối với môi trường nguy hiểm (Thép không gỉ + Chứng nhận)

3. Bằng cách gắn phong cách

Gắn trên tường: tiết kiệm không gian cho mái nhà

Stand Stand: Bảo trì dễ dàng hơn cho các nhà máy lớn

V. Làm thế nào để chọn hộp kết hợp phù hợp?

1. Match Input Channels

Khu dân cư: 4-8 đầu vào

Thương mại: 12-24 đầu vào

Quy mô tiện ích: Đầu vào 24+ (Thiết kế mô-đun)

2. Kiểm tra xếp hạng bảo vệ

Ngoài trời: IP65 tối thiểu (bụi/không thấm nước)

Ven biển/công nghiệp: Nhà ở bằng thép không gỉ

3. Ưu tiên các tính năng thông minh

Lựa chọn cho các mô hình có quét đường cong IV và giám sát từ xa để chẩn đoán dễ dàng hơn.

4. Xác minh chứng nhận

Quốc tế: TUV, CE, UL (Bắc Mỹ)

Trong nước: CQC, chứng nhận "Golden Sun"

Kết luận: Người anh hùng của hệ mặt trời vô danh

Mặc dù thường bị bỏ qua, các hộp kết hợp PV là không thể thiếu để phát điện mặt trời hiệu quả và an toàn. Từ tập hợp hiện tại đến bảo vệ sét, chúng nâng cao hiệu suất hệ thống ở mọi cấp độ.

Mẹo lựa chọn:

🔹 Khu dân cư PV → 4-8 Mô hình thông minh đầu vào (Giám sát Wi-Fi)

Nhà máy thương mại → 12-24 Đầu vào, bảo vệ cao (IP65 + SPD)

🔹 quy mô tiện ích → mô-đun, được quản lý từ xa

Nâng cấp hệ mặt trời của bạn ngay hôm nay, hãy để hộp Combiner là "Trình quản lý năng lượng thông minh" của bạn! ☀
