Phân tích sự khác biệt và ưu điểm/nhược điểm giữa bộ ngắt mạch AC và bộ ngắt mạch DC

I. Sự khác biệt chính giữa bộ ngắt mạch AC và DC

1. Phương pháp dập tắt vòng cung

Bộ ngắt mạch AC:

Dòng điện AC có nhiều điểm vượt qua 0 mỗi giây (ví dụ: 50Hz AC vượt qua 0 100 lần mỗi giây), cho phép các cung bị dập tắt một cách tự nhiên.

Các loại phổ biến bao gồm các bộ ngắt mạch không khí, bộ ngắt mạch dầu và bộ ngắt SF6, tận dụng khả năng vượt qua đối với sự gián đoạn hồ quang nhanh chóng.

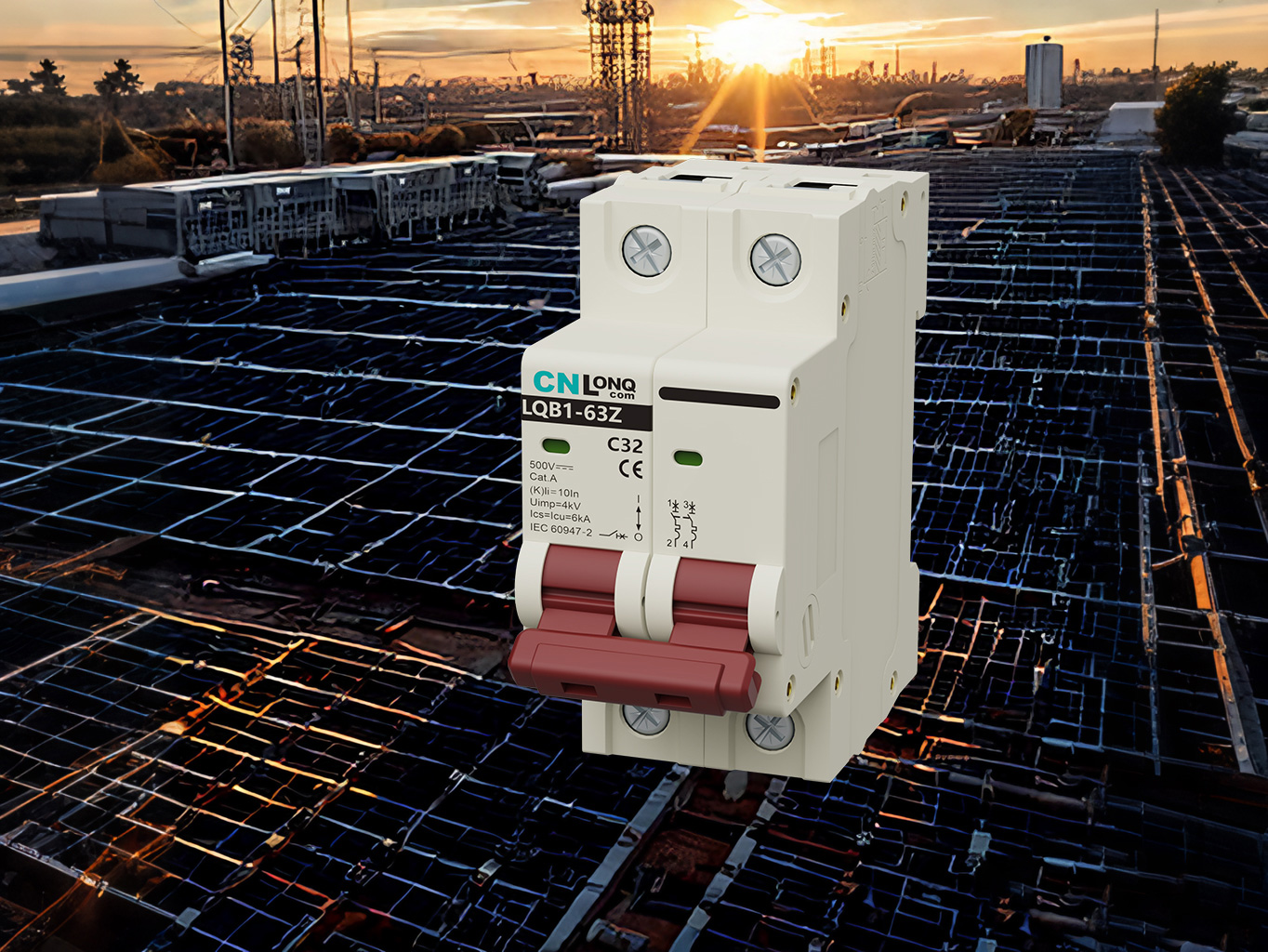

Bộ ngắt mạch DC:

DC không có sự vượt qua tự nhiên, khiến việc ức chế hồ quang trở nên khó khăn hơn.

Các kỹ thuật dập tắt hồ quang phổ biến bao gồm:

Khởi động từ tính (sử dụng từ trường để kéo dài và làm mát vòng cung)

Làm nguội hồ quang dựa trên khí (ví dụ: SF6)

Chuyển đổi trạng thái rắn (ví dụ: bộ ngắt hybrid dựa trên IGBT/MOSFET)

2. Thiết kế kết cấu

Bộ ngắt mạch AC:

Cấu trúc tương đối đơn giản, chi phí thấp hơn.

Thông thường sử dụng tiếp xúc cơ học + máng cung.

Bộ ngắt mạch DC:

Yêu cầu ức chế hồ quang mạnh hơn, dẫn đến các thiết kế phức tạp hơn (ví dụ: cuộn từ tính, máng hồ quang chuyên dụng).

Các hệ thống DC điện áp cao (ví dụ: trang trại năng lượng mặt trời, truyền HVDC) thường sử dụng bộ ngắt hybrid (công tắc cơ học + công tắc bán dẫn).

3. Xếp hạng điện áp và khả năng phá vỡ

Bộ ngắt mạch AC:

Được sử dụng trong điện áp thấp (ví dụ: khu dân cư 220V) với các ứng dụng điện áp cao (ví dụ: lưới 110kV).

Khả năng phá vỡ được đo bằng ka (kiloamperes), ví dụ, người phá vỡ hộ gia đình thường là 6KA, 10KA.

Bộ ngắt mạch DC:

Chủ yếu đối với các hệ thống điện áp thấp đến trung bình (ví dụ: 12V, 1500V trong các ứng dụng năng lượng mặt trời/EV).

Khả năng phá vỡ là quan trọng hơn do vũ trang dai dẳng, đòi hỏi các thiết kế chuyên ngành.

4. Kịch bản ứng dụng

Loại bộ ngắt mạch ứng dụng điển hình

AC Circuit Breakers Phân phối năng lượng dân cư/công nghiệp, lưới thương mại

DC Circuit Breakers Hệ thống PV năng lượng mặt trời, Bộ lưu trữ pin, Sạc EV, Giao thông đường sắt (ví dụ: Metro Power)

Iii. Ưu điểm và bất lợi so sánh

1. Ưu điểm của bộ ngắt mạch AC

Chi phí thấp hơn: Xây dựng đơn giản hơn làm giảm chi phí sản xuất và bảo trì.

Công nghệ trưởng thành: Thiết kế tiêu chuẩn do sử dụng lưới AC rộng rãi.

✅ Dễ dàng dập tắt vòng cung: Crossing không tự nhiên đảm bảo hoạt động đáng tin cậy.

2. Nhược điểm của bộ ngắt mạch AC

Không thể được sử dụng trong các mạch DC: có thể không làm gián đoạn các vòng cung DC, gây ra rủi ro hỏa hoạn.

3. Ưu điểm của bộ ngắt mạch DC

Được thiết kế cho các hệ thống DC: Ức chế hồ quang hiệu quả để vận hành an toàn.

Essential thiết yếu cho năng lượng tái tạo: Quan trọng trong năng lượng mặt trời, lưu trữ và sạc EV.

Độ tin cậy cao: Phương pháp dập tắt nâng cao đảm bảo bảo vệ.

4. Nhược điểm của bộ ngắt mạch DC

Chi phí cao hơn: Các thiết kế phức tạp làm cho chúng đắt hơn 2 trận5x so với máy cắt AC.

Yêu cầu về mặt công nghệ: Bộ phá vỡ DC hiện tại cao (ví dụ: HVDC) yêu cầu các vật liệu tiên tiến.

Iv. Làm thế nào để chọn giữa các bộ ngắt mạch AC và DC?

Loại hiện tại:

AC Power (hộ gia đình/công nghiệp) → Bộ ngắt mạch AC

DC Power (Solar/Pin/EV) → Bộ ngắt mạch DC

Khả năng phá vỡ:

Các hệ thống DC cần các bộ ngắt được đánh giá cao hơn (ví dụ: 1000V/20A cho năng lượng mặt trời).

Chứng nhận:

Breakers AC: Tuân thủ IEC 60898 (Khu dân cư) hoặc IEC 60947 (Công nghiệp).

DC Breakers: Đáp ứng tiêu chuẩn UL 489B hoặc IEC 60947-2.

V. Xu hướng tương lai

Bộ ngắt kết hợp: Kết hợp chuyển đổi cơ học và trạng thái rắn cho hiệu suất DC tốt hơn.

Các tính năng thông minh: Giám sát tích hợp để điều khiển từ xa (ví dụ: bộ ngắt PV thông minh).

Hỗ trợ điện áp cao hơn: Khuyến tiến công nghệ ngắt HVDC cho các ứng dụng quy mô lưới.

Phần kết luận

Bộ ngắt mạch AC và DC khác nhau đáng kể do tính chất của dòng điện mà chúng xử lý. Bộ ngắt AC thống trị các lưới truyền thống do hiệu quả và độ tin cậy về chi phí của chúng, trong khi các bộ ngắt DC không thể thiếu trong các hệ thống năng lượng tái tạo mặc dù chi phí cao hơn. Chọn loại chính xác là rất quan trọng để đảm bảo an toàn điện và ổn định hệ thống.
