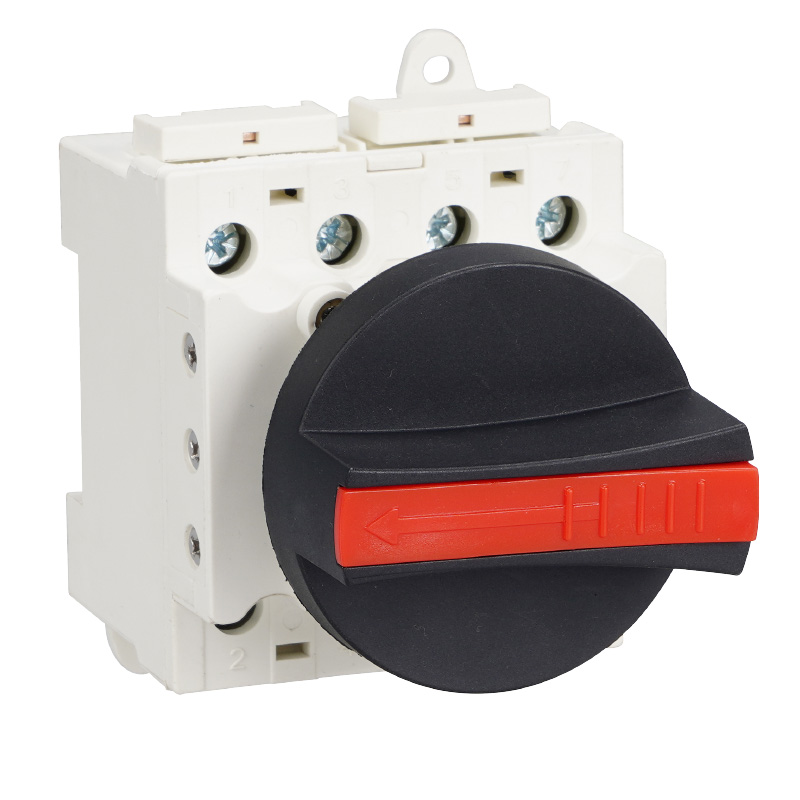

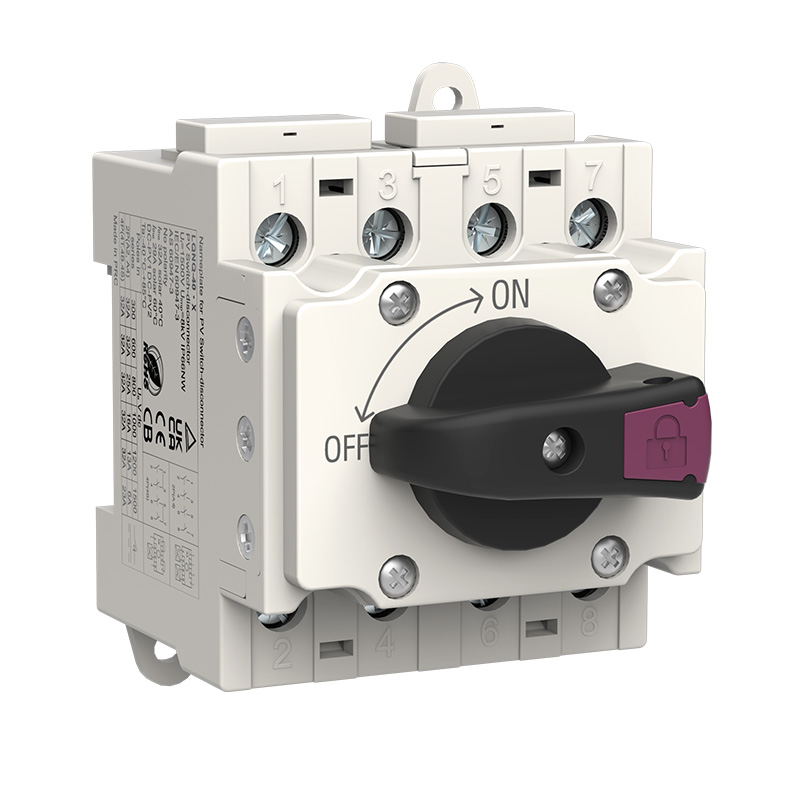

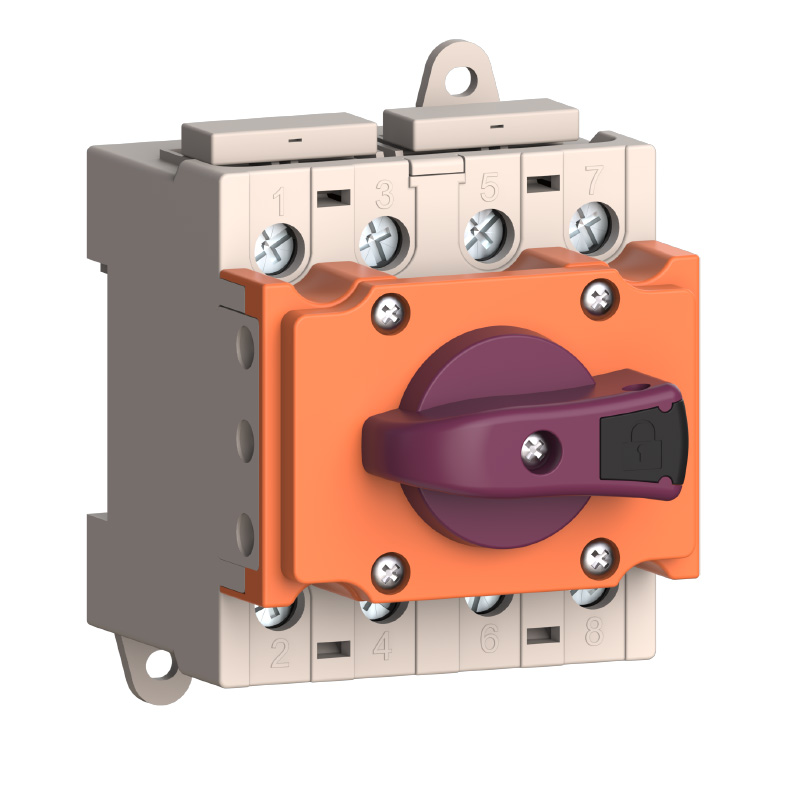

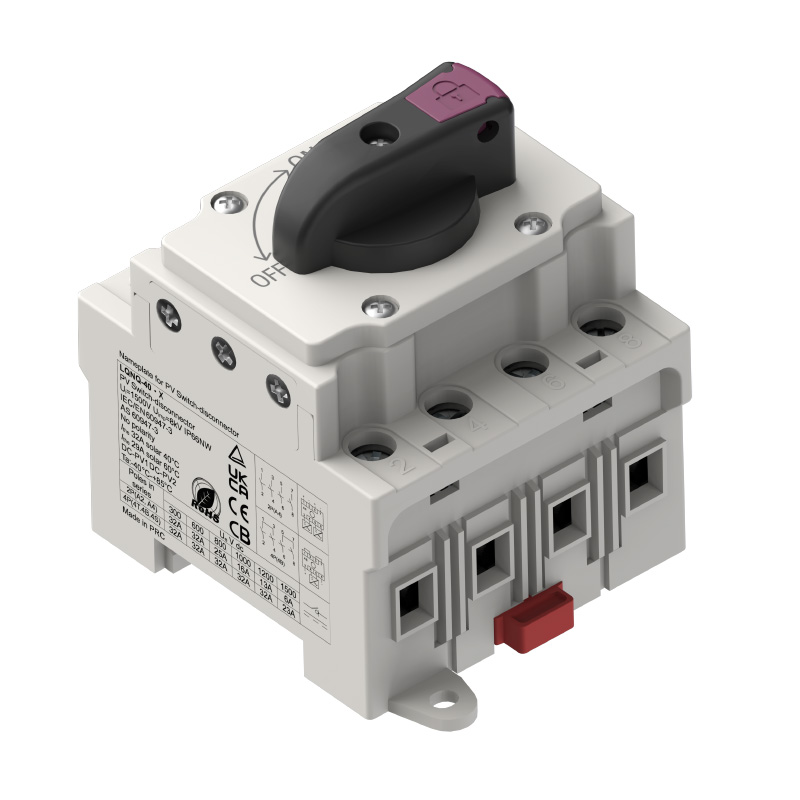

Ngắt kết nối Công tắc Mô -đun phân phối năng lượng 2P/4P

Dữ liệu kỹ thuật
Người mẫu	Lonq-40.x lonq-40.i lonq-40.f
Kiểu	PV DC Ngắt kết nối Công tắc cách ly
Sợi dây	2 trong 2 ra hoặc 2 trong 1 hoặc 1 trong 1 hoặc 1 trong 2
Dòng điện được xếp hạng trong (a)	32	32	32	32	32	23
Xếp hạng điện áp làm việc UE (V)	300	600	800	1000	1200	1500
Điện áp cách nhiệt định mức UI (V)	1500V
Cực	4p
Xếp hạng Impulse chịu được điện áp uimp (KV)	8
Thời gian ngắn chịu được ICW hiện tại (KA)	1
Phương pháp nối dây	Không phân cực
Tiêu chuẩn	IEC/EN60947-3 GB/T 14048.3
Tính năng xua tan	Đúng
Lớp chống cháy	UL94V-0
Vật liệu nhà ở	PA
Vật liệu dẫn	Đồng mạ bạc
Giấy chứng nhận chất lượng	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 Rohs
Cuộc sống cơ học (Thời báo)	20000
Tuổi thọ điện (thời gian)	6000
Vị trí núm	Tắt lúc 9 giờ ， vào lúc 12 giờ
Nhiệt độ hoạt động	-40 đến +85
Độ ẩm	≤95%
Độ cao	2000m
Cài đặt	Đường ray Din 35mm
Chi tiết đóng gói	1 cái mỗi hộp bên trong, 50 % mỗi thùng
Liên hệ với sơ đồ hệ thống dây điện
Kết nối mã phương thức	Loại mạch		Sơ đồ thắng		Tải Diagarm
2p (A2)	2 cực theo chuỗi cho một chuỗi, 1 tải
2p (A4)	2 cực theo chuỗi cho một chuỗi, tổng số 2 tải
4P (4T)	4 cực theo loạt, cho một chuỗi
4p (4b)	4 cực theo loạt, cho một chuỗi
4p (4s)	4 cực theo loạt, cho một chuỗi

PV ngắt kết nối
Công tắc tích hợp

DC1200V 32A 2in 2Out

Mạch Lsolation

Bảo vệ quá điện áp

Bảo vệ ngắn mạch

Tài liệu: PA

IP66Bền

Kháng UV

Chất chống cháy

Không phân cực

-40 ~ +85

KÍCH CỠ

L*W*H: 71,5*65,7*105 (mm)

Lonq-40.x

Lonq-40.I

Lonq-40.F.

Bao bì vững chắc

đảm bảo thay thế hàng hóa bị hư hỏng

1Sản phẩm trong hộp bên trong

3 lớp giấy kraft dày

2Hộp ngoài

5-ply đã tăng thêm khó khăn

3Vận chuyển

Lô hàng nhanh chóng

Người mẫu	Cực	Hộp bên trong (PCS/cm)	Hộp ngoài (cm)	QTY (PC)	G.W. (kg)
Lonq-40.2-2-	4p	1/26*10.8*12	57,5*27,5*49,5	20	21

Được chứng nhận đầy đủ

Các nhà sản xuất nguồn có thương hiệu với chất lượng cao và giá thấp

Lưu ý: Liên hệ với chúng tôi để biết thêm chứng chỉ

Cài đặt và hệ thống dây điện

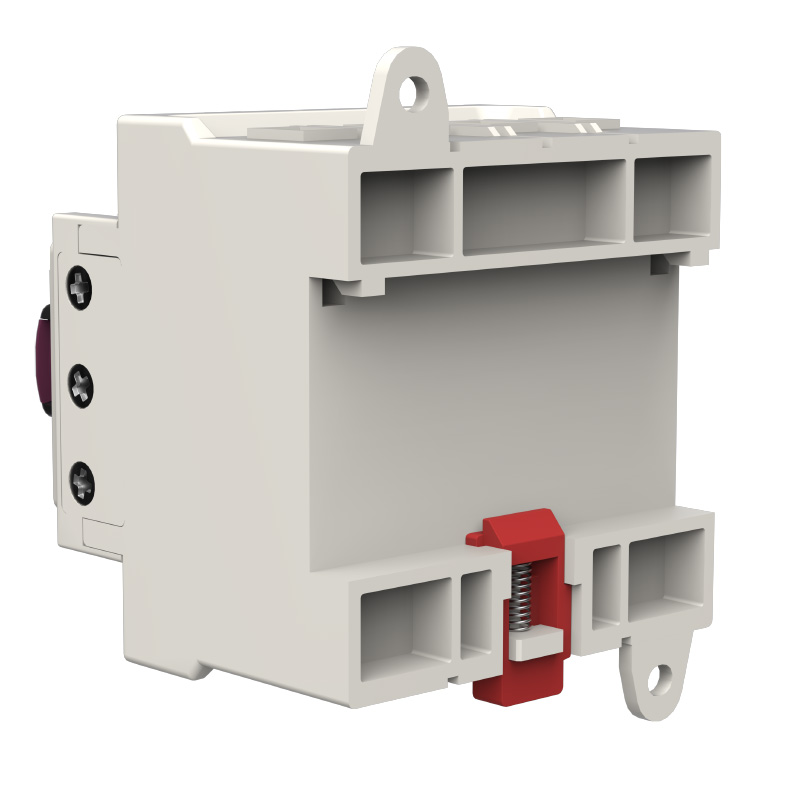

Cài đặt và tháo gỡ

Từ đường sắt

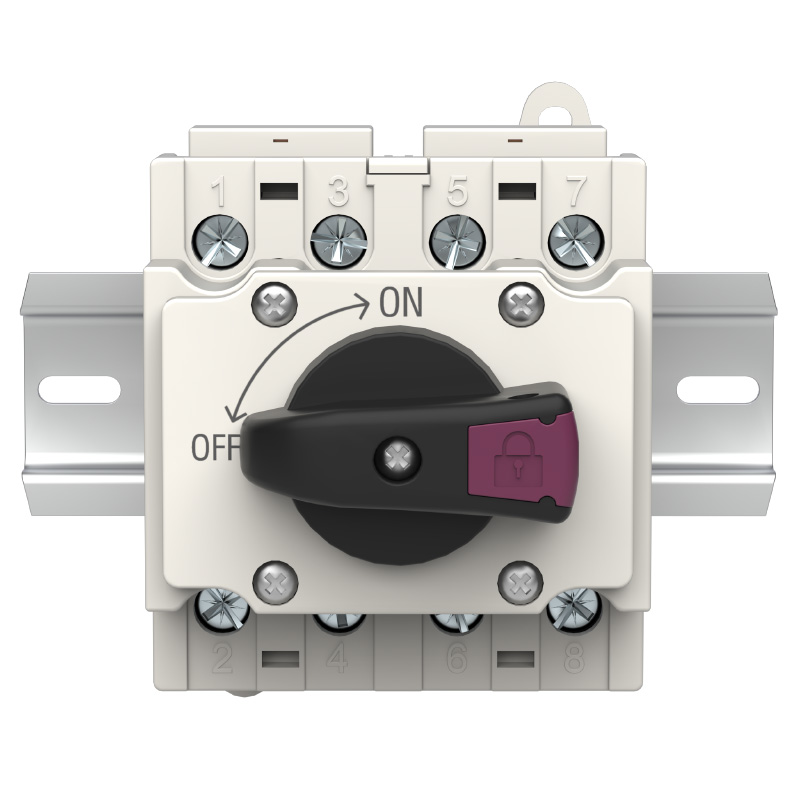

Cài đặt đường ray DIN 35mm theo chiều ngang trong môi trường ổn định.

Cài đặt

①.hang khe cắm công tắc ngắt kết nối trên đường ray DIN
②.push Đầu dưới của công tắc ngắt kết nối vào đường ray DIN

Tháo gỡ

①.push công tắc lên trên
②.turn đầu trên của phù thủy ra khỏi đường ray

Kết nối dây

1 trong 1 ra

1 trong 1 ra

1 trong 1 ra

2 trong 2 ra

Mẹo:
Thiết kế hệ thống dây điện không phân cực, một loạt các phương pháp nối dây, Nhiều phương thức kết nối có thể liên hệ với chúng tôi!

Chi tiết sản phẩm

Chất chống cháy

Thích nghi cao

Kháng lực tác động

Vòng cung nhanh chóng bị dập tắt,
điện áp cách nhiệt lên đến 1500V

Sự ăn mòn-
ốc vít kháng

Vượt qua xịt muối
Kiểm tra trong 48 giờ
mà không ăn mòn

Đồng dày với
Tiếp điểm mạ bạc

Độ dẫn tốt hơn
và sự ổn định

Nam châm

Vòng cung nhanh
dập tắt

PA Nhà ở

Bền,
UL 94V-0
Chất chống cháy

Kịch bản ứng dụng

Gia đình sản phẩm

(Lưu ý: Lỗ cần lỗ)

Được mô hình hóa:

LQNQ-40

Sợi dây:

1 chuỗi

Xem thêm

Được mô hình hóa:

LQNQ-40.1PV

Sợi dây:

1 chuỗi

Xem thêm

Được mô hình hóa:

LQNQ-40.2pv

Sợi dây:

2 chuỗi

Xem thêm

(Lưu ý: Yêu cầu về hệ thống dây điện)

Được mô hình hóa:

LQNQ-40.M12

Sợi dây:

1 chuỗi

Xem thêm

(Lưu ý: Yêu cầu về hệ thống dây điện)

Được mô hình hóa:

LQNQ-40.M20

Sợi dây:

1 hoặc 2 chuỗi

Xem thêm

(Lưu ý: Công tắc được xây dựng)

Được mô hình hóa:

LQNQ-40.2-2

Sợi dây:

2 chuỗi

Xem thêm

(Lưu ý: Công tắc được xây dựng)

Được mô hình hóa:

Lqnq-40.x

Sợi dây:

1 hoặc 2 chuỗi

Xem thêm

Được mô hình hóa:

LQNQ-40.I

Sợi dây:

1 hoặc 2 chuỗi

Xem thêm

(Lưu ý: Phụ kiện PV)

Được mô hình hóa:

Đầu nối PV

Dòng điện được xếp hạng:

6a ~ 60a

Xem thêm

Bố cục toàn cầu của cnlonqcom

Chào mừng bạn trở thành đại lý của chúng tôi

Chúng tôi sẽ cung cấp cho các đại lý của chúng tôi:

1. Giá thuận lợi hơn
2. Triển lãm/kênh bán hàng
3. Bảo vệ giá khu vực
4. Hỗ trợ OEM/ODM
5. Hỗ trợ kỹ thuật & phụ kiện
6. Thu hồi mục tiêu bán hàng hàng năm

● CNLONQCOM là nhà sản xuất chuyên sản xuất mô -đun phân phối điện chuyển mạch ngắt kết nối 2P/4P, được thiết kế cho các hệ thống quang điện dân cư hoặc thương mại từ 1kW đến 20kW. Các công tắc này được dự định để lắp đặt giữa các tấm pin mặt trời và bộ điều khiển sạc, tấm pin mặt trời và bộ biến tần hoặc giữa các tấm pin mặt trời.

● Có các bộ xử lý chuyển đổi PV có dây sẵn với các đầu nối năng lượng mặt trời, các sản phẩm của chúng tôi cho phép cài đặt nhanh hơn và an toàn hơn. Với khả năng ngắt kết nối tải lên tới 8 lần dòng điện được định mức, chúng là một lựa chọn lý tưởng cho bất kỳ dịp nào đòi hỏi phải cách ly điện như sửa chữa, bảo trì, kiểm tra và lắp đặt.

● Ngoài ra, mô-đun phân phối chuyển đổi ngắt kết nối của chúng tôi 2P/4P được làm bằng vỏ PA với xếp hạng chất chống cháy lửa UL94V-0, chống tia cực tím và dây dẫn được làm bằng đồng dày với mạ bạc để phát nhiệt thấp.

● Khả năng tương thích của bộ lọc chuyển đổi PV của chúng tôi với các đầu nối năng lượng mặt trời làm cho nó phù hợp với các hệ thống năng lượng mặt trời trong RV, tàu và hệ mặt trời ngoài lưới/trên lưới, được thiết kế đặc biệt cho các hệ thống năng lượng mặt trời và hệ mặt trời thương mại. Nó cung cấp sự bảo vệ toàn diện với một công tắc cách ly độc lập và kín và một ổ khóa đảm bảo nó REM
