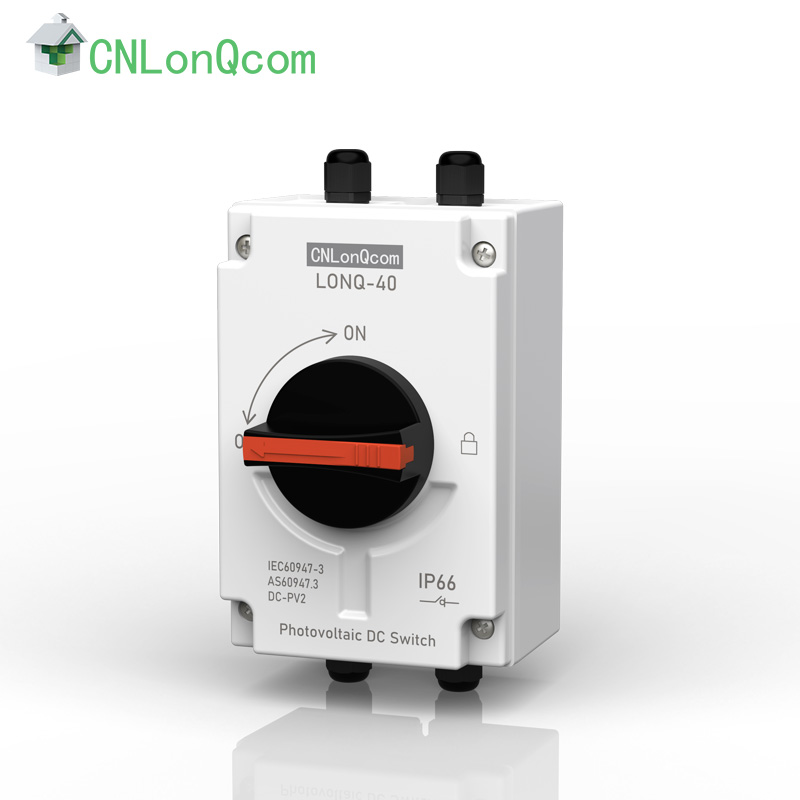

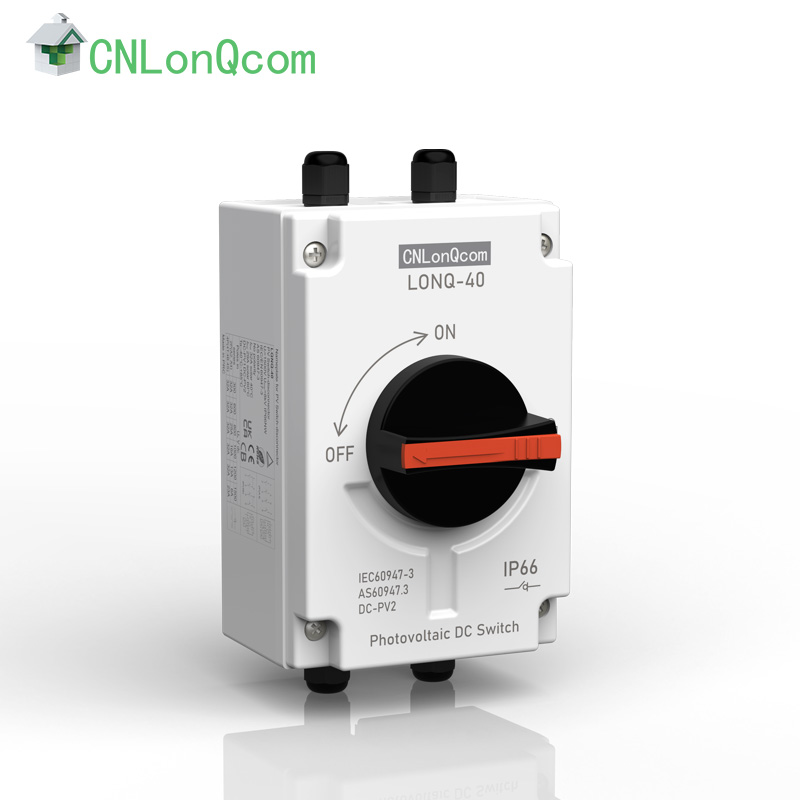

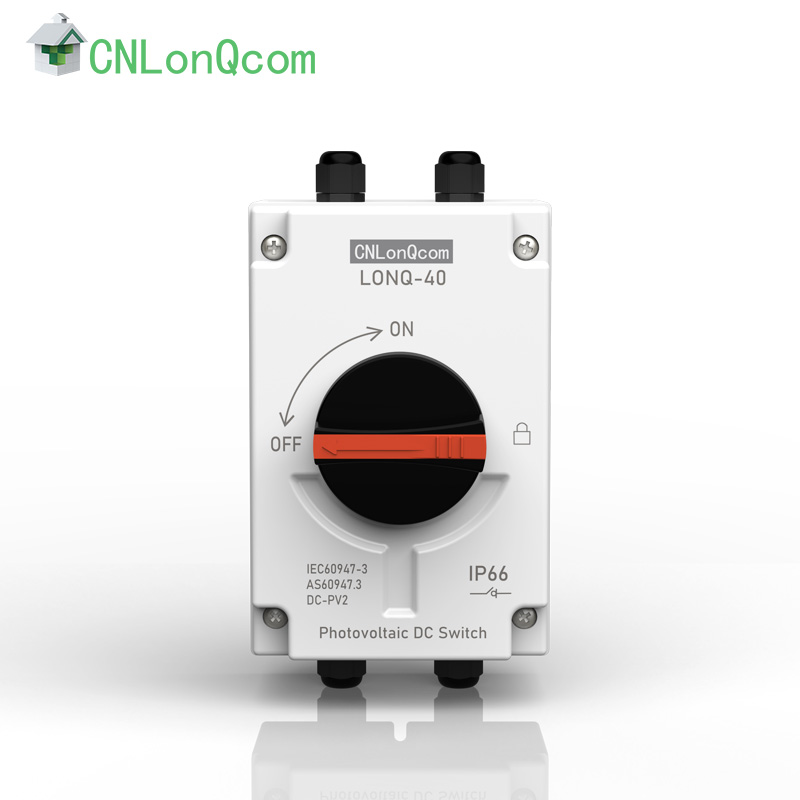

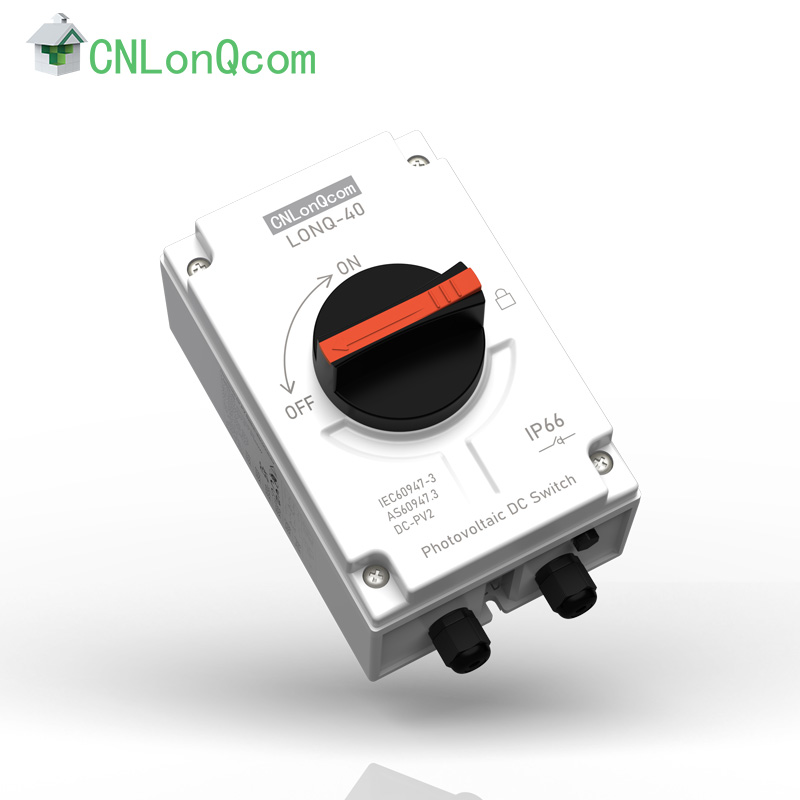

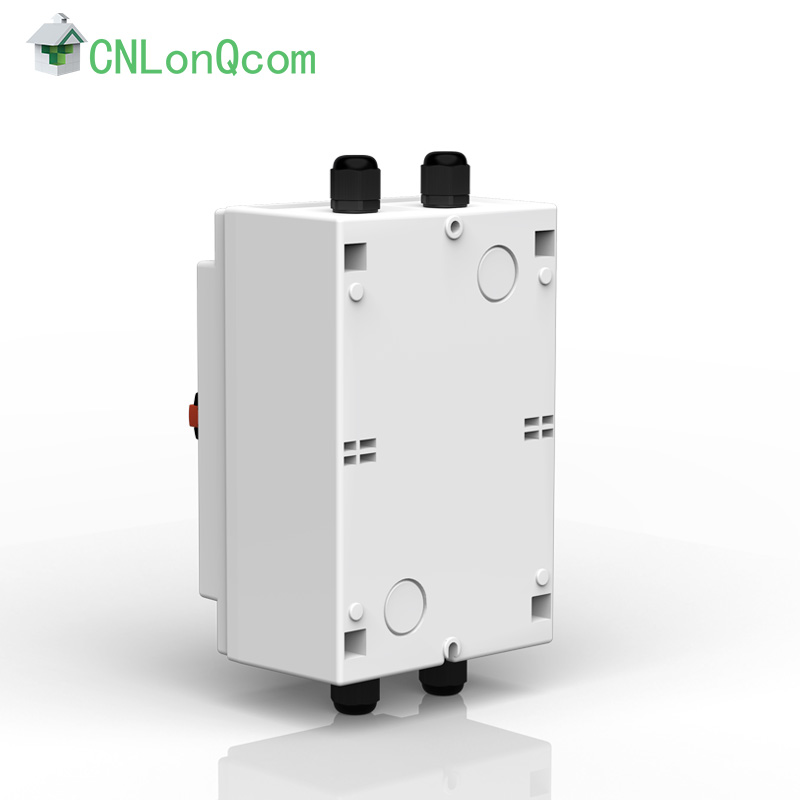

CNLonQcom là nhà sản xuất và cung cấp chuyên nghiệp Bộ ngắt mạch PV 1500V 32A với M12 dùng trong hệ thống phân phối điện quang điện.
Thông số chính | đơn vị | LONQ-40 | |
Điện áp cách điện định mức | giao diện người dùng | V | 1500 |
Dòng nhiệt định mức | thứ đó | A | 32 |
Điện áp chịu xung định mức | ừm | V | 8000 |
Công suất tạo ra ngắn mạch định mức | lcw | A | 1000 |
Mặt cắt cáp tối đa (bao gồm cả dây nối) |
|
|
|
Rắn hoặc tiêu chuẩn | mm2 | 2,5-6 | |
Linh hoạt | mm2 | 2,5-6 | |
Linh hoạt (+ đầu cáp đa lõi) | mm2 | 2,5-6 | |
mô-men xoắn |
|
|
|
Siết chặt các vít đầu cực mô-men xoắn M4. | Nm | 1,2-1,8 | |
Siết chặt vít gắn vỏ mô-men xoắn | Nm | 1,5-2,0 | |
Siết chặt các vít điều chỉnh mô-men xoắn | Nm | 0,5-0,7 | |
Bật hoặc tắt Mô-men xoắn | Nm | 0,9-1,3 | |
Mô-men xoắn nối dây trên đế | Nm | 1,1-1,4 | |
Thông số chung |
|
|
|
Vị trí núm |
|
TẮT lúc 9 giờ ,BẬT lúc 12 giờ | |
Tuổi thọ cơ khí |
|
10000 | |
Số cực DC |
|
2 hoặc 4 | |
Nhiệt độ hoạt động |
|
-40 đến +85 | |
Nhiệt độ bảo quản |
|
-40 đến +85 | |
Mức độ ô nhiễm | ℃ | 2 | |
Loại quá áp | ℃ | III | |
Xếp hạng IP của trục và cách lắp không |
|
IP66 |
SƠ ĐỒ HỆ THỐNG DÂY ĐIỆN
Khối lượng nhỏ
Vật liệu chống cháy
lp66
Cáo bay ngắn
Hoàn thành Phụ kiện
-40oC~+85oC Phạm vi nhiệt độ xung quanh
Thiết kế không phân cực
Thử nghiệm Tuân thủ AS 60947.3:2018,EN IEC 60947-3 :2021,Danh mục sử dụng: DC-PV2 | Cây sào | Số dây | Số phần | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Kiểu |
PEDSC100R/120R | Biểu đồ nối dây danh bạ | Ví dụ chuyển đổi |
2 cực | 2 |
|
|
4 cực | 4 |
|
|
4 cực với đầu vào và đầu ra ở trên cùng | 4T |
|
|
4 cực với đáy đầu vào và đầu ra | 4B |
|
|
4 cực với đầu vào ở phía trên Đầu ra phía dưới | 4S |
|
|
