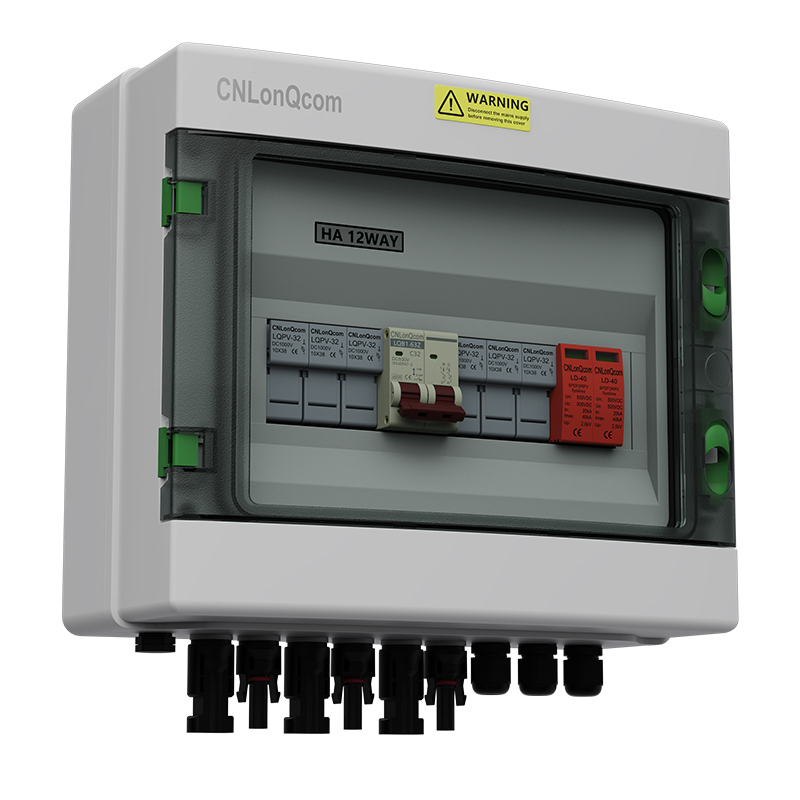

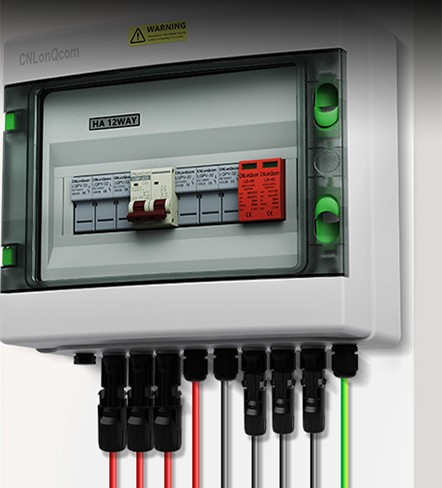

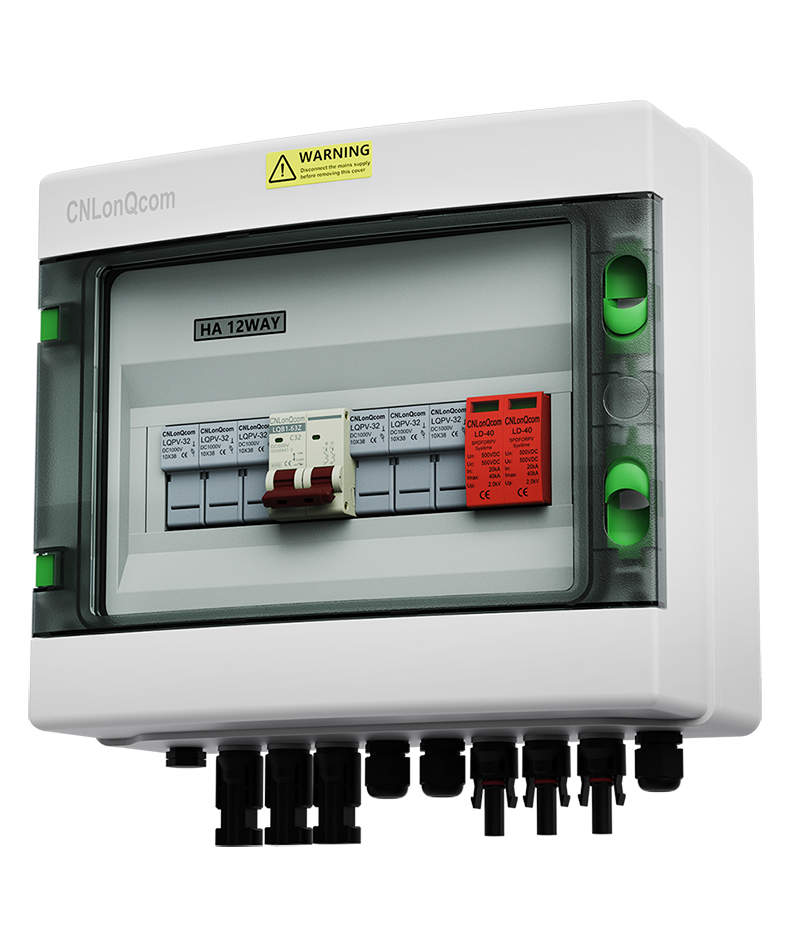

PV Combiner Hộp 3 trong 1 OUT DC500V

CNLONQCOM IP65 PV Combiner Hộp 3 trong 1 OUT DC500V/600V/800V với bộ ngắt mạch và bảo vệ sét và cầu chì cho hệ thống DC mặt trời ngoài trời, RV, nhà, thuyền
● Điện áp định mức: DC500V/600V/800V
● Dòng điện được xếp hạng: 6/10/16/20/22/32/40/ 50/63A
● Chuỗi: 3in 1out
● hiện tại đầu vào tối đa cho mỗi chuỗi: 6/10/16/20/24/30A
● Dòng điện đầu ra tối đa cho mỗi chuỗi: 6/10/16/20/22
● Đầu nối: MC-4 hoặc PG
● Tiêu chuẩn: IEC60269-6, IEC60947-2, IEC61643-1
● Vật liệu nhà ở: PC+ABS
● Chứng chỉ: CE, IP65, ROHS, ISO9001

Người mẫu:LQX 3/1B.12H DC500V/600V/800V

Gửi yêu cầu

Mô tả Sản phẩm

Dữ liệu kỹ thuật
Người mẫu	LQX H3/1B.12 DC500V/600V/800V
Kiểu	MCB và SPD và cầu chì
Sợi dây	3 trong 2 ra
Điện áp định mức UE (V)	DC500/600/800
Dòng đầu vào tối đa cho mỗi chuỗi (a)	6/10/15/20/25/30 tùy chọn
Dòng điện đầu ra tối đa cho mỗi chuỗi (a)	16/10/20/25/32/40/50/63/80/100/125 Tùy chọn
Giấy chứng nhận chất lượng	CE iso9001 Rohs 、 ip65 TUV
tiêu chuẩn	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Bộ ngắt mạch thu nhỏ (MCB)		Bộ bảo vệ Surge (SPD)
Mức độ khung hiện tại (a)	63/125	Trong (8/20) chúng tôi (KA)	20
Dòng điện được xếp hạng trong (a)	16/10/20/25/32/40/50/63/80/100/125 Tùy chọn	IMAX (8/20) chúng tôi (KA)	40
Điện áp định mức UE (V)	DC500/600V/800V	Điện áp định mức UE (V)	DC500/600V/800V
Điện áp cách nhiệt định mức UI (V)	DC1000	Mức bảo vệ điện áp (KV)	2.0/2.5
Động lực chịu được điện áp uimp (KV)	4	Cực	2P
Phá vỡ năng lực ICU (KA)	6	Vật liệu nhà ở	PA
LCS công suất RunBreaking (LCU)	75%	Độ dày của chip (mm)	6
Loại đường cong	C	Cầu chì
Cực	2	Dòng điện được xếp hạng trong (a)	6/10/15/20/25/30 tùy chọn
Chế độ nối dây	Không có phân cực, trên cùng vào và dưới cùng hoặc dưới cùng và đầu ra	Điện áp định mức UE (V)	DC1000
Vật liệu nhà ở	PA	Cực	2P
Vật liệu dẫn	Đồng	Kích thước cầu chì (mm)	10*38
Cuộc sống cơ học (Maxtimes)	20000	Vật liệu nhà ở	PA
Tuổi thọ điện (Maxtimes)	6000	Môi trường
Cáp PV được cài đặt sẵn		Nhiệt độ hoạt động	-25 đến +60
Đường kính cáp	4 ~ 25 mm	Độ ẩm	≤95%
Điện áp tối đa (V)	1000 ~ 2000	Độ cao	2000m
Dòng điện tối đa (a)	10 ~ 200	Cài đặt	Lắp tường
Vỏ
Vật liệu	PC+abs
Cấp độ bảo vệ	IP65
Mức độ bảo vệ tác động	IK10
Đầu vào hoặc đầu ra đầu ra	Đầu nối PG hoặc PV

Hộp kết hợp PV

● 3 trong 1 ra ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Bảo vệ sét
Quá điện áp
Quá dòng
Ngắn mạch
Sự bảo vệ
IP65 không thấm nước
Dây dẫn đồng
Cắm và chơi
Giải pháp thiết kế miễn phí

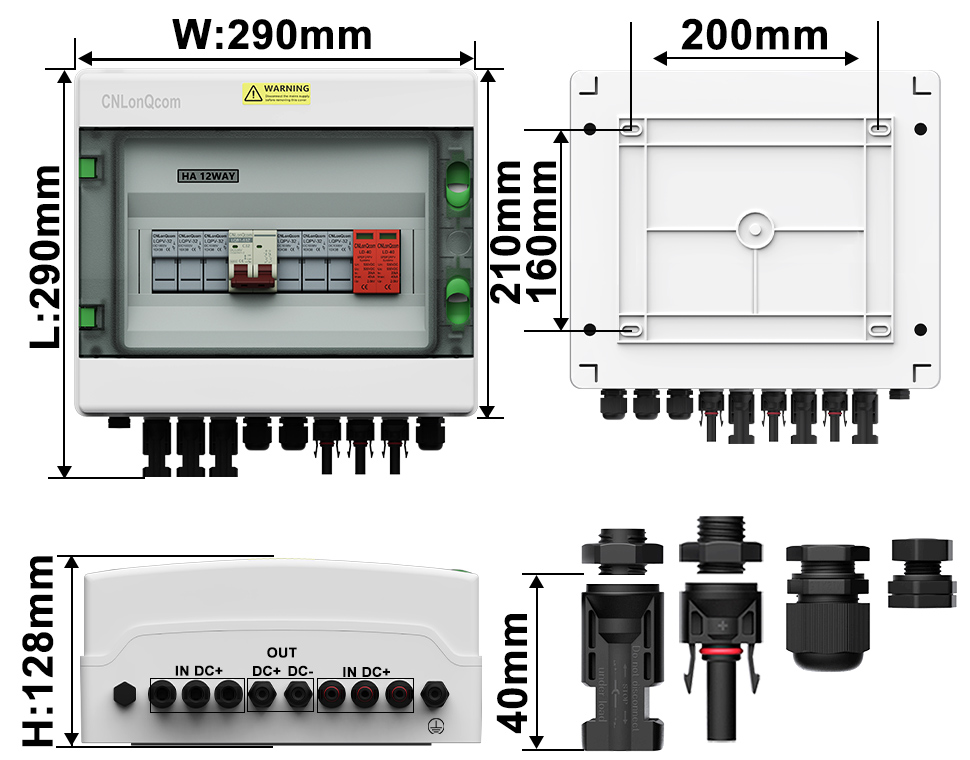

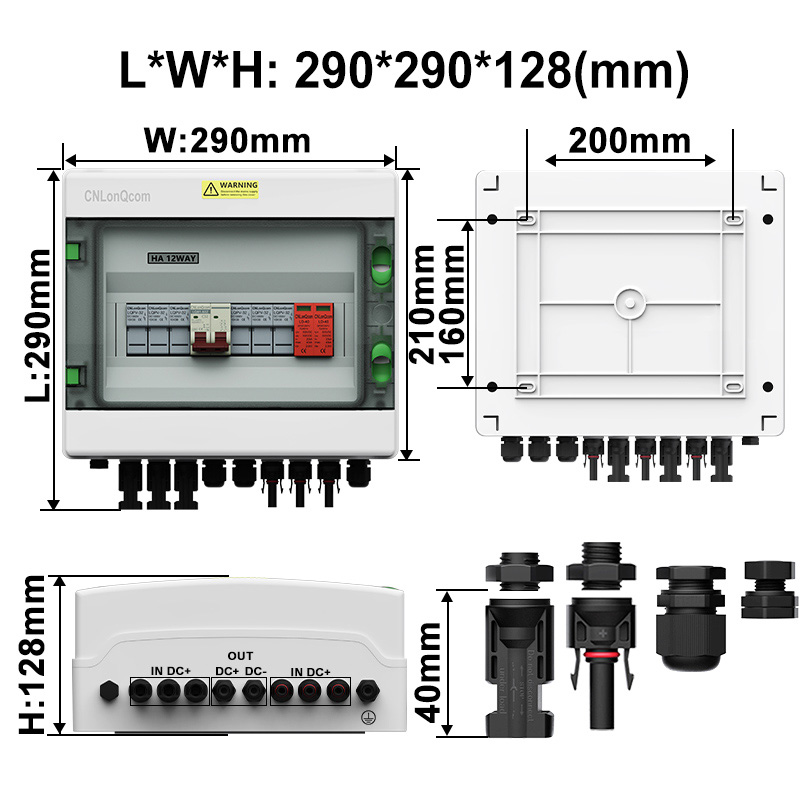

KÍCH CỠ

LWH: 290290128 (mm)

Quá trình củng cố được nâng cấp về mặt cơ học cho sự an tâm

Mẹo:
Cài đặt các đầu nối MC-4 sẽ có cáp được cài đặt sẵn, Đầu nối PG không có
Cáp được kết nối theo mặc định theo đường kính hiện tại định mức của 4 ~ 20 mm²thay đổi hoặc theo yêu cầu của khách hàng

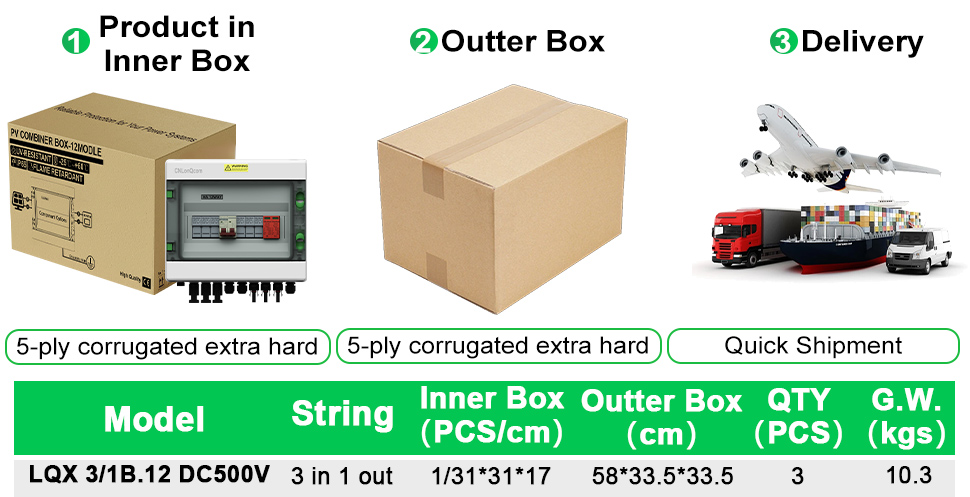

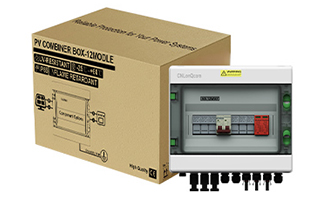

Bao bì vững chắc

đảm bảo thay thế hàng hóa bị hư hỏng

1Sản phẩm trong hộp bên trong

5-ply đã tăng thêm khó khăn

2Hộp ngoài

5-ply đã tăng thêm khó khăn

3Vận chuyển

Lô hàng nhanh chóng

Người mẫu	Sợi dây	Hộp bên trong (PCS/cm)	Hộp ngoài (cm)	QTY (PC)	G.W. (kg)
LQX 3/2B.12 DC500V	3 trong 1 ra	1/313117	5833,533,5	3	10.3

Được chứng nhận đầy đủ

Các nhà sản xuất nguồn có thương hiệu với chất lượng cao và giá thấp

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
HỘP:ZRC2312055XY-LVD-C1
Cầu chì:OP221014.WLNCO75
Đầu nối:SP1001GZ2204569

Mẹo: Liên hệ với chúng tôi để biết thêm chứng chỉ

Cài đặt ation và hệ thống dây điện

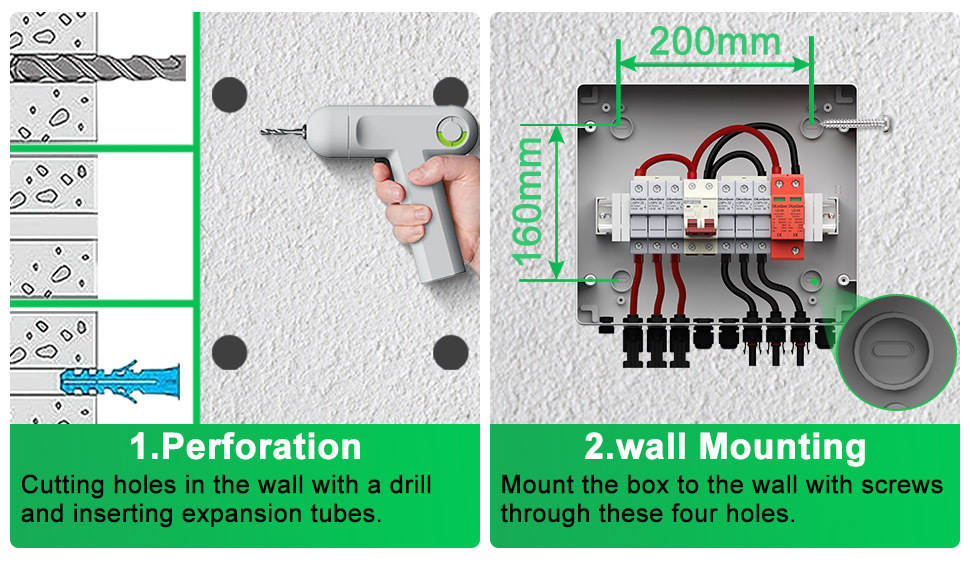

Cài đặt

1.Perforation

Cắt các lỗ trên tường bằng một mũi khoan và chèn ống mở rộng.

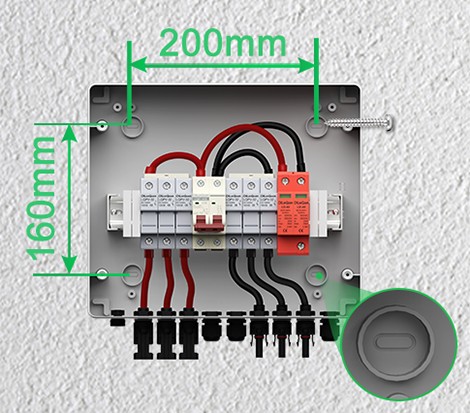

2. Gắn kết

Gắn hộp vào tường bằng ốc vít thông qua bốn lỗ này.

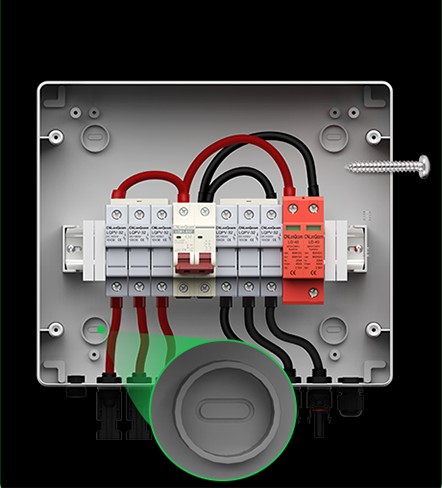

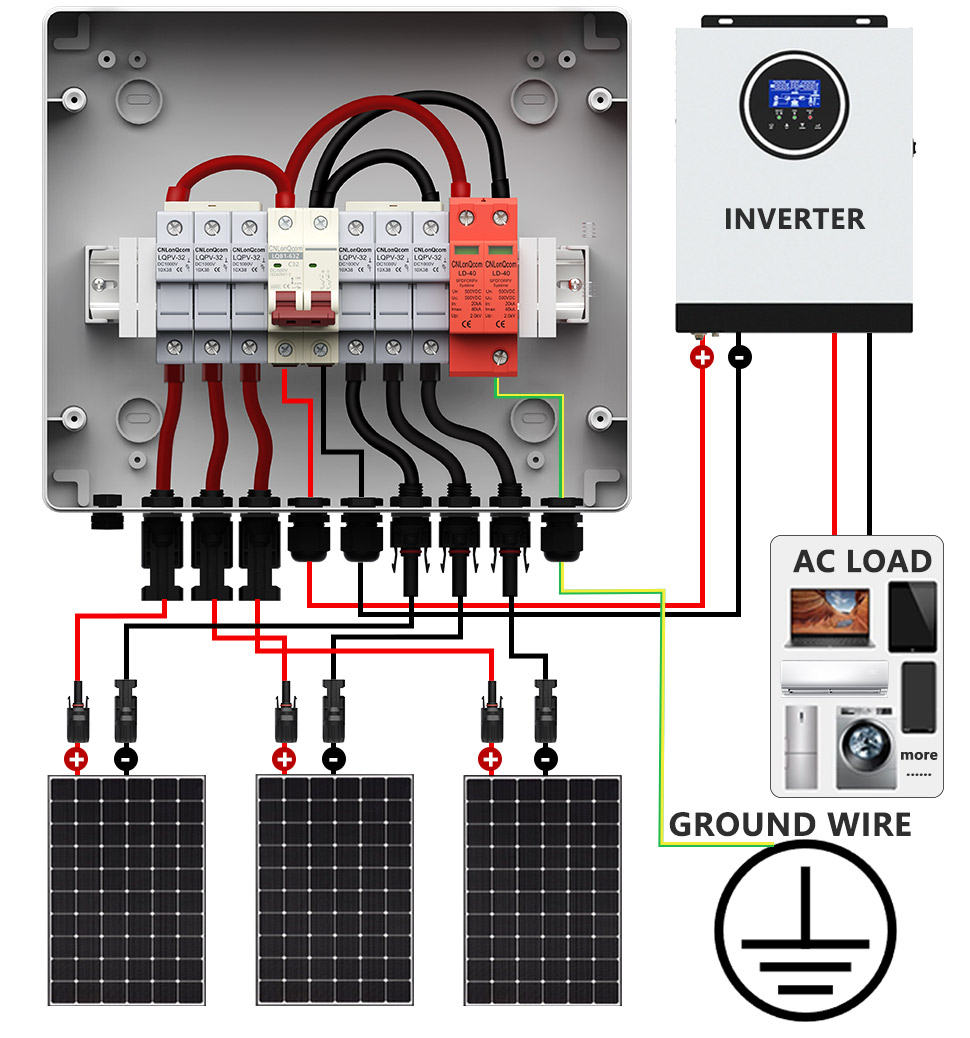

3 trong 1 hệ thống dây điện

Chi tiết sản phẩm

IP65 không thấm nước

Sau nhiều bài kiểm tra chống thấm mô phỏng,
Để đảm bảo rằng sản phẩm đáp ứng mức độ dự phòng IP65

Ngọn lửa
Chất chậm phát triển

Không có lỗi
Kháng tia cực tím
PC+abs shell

Vỏ được làm bằng vật liệu PC+ABS,
Không sợ ánh sáng mặt trời.
KHÁNG CỰ
Nóng và lạnh

Hoạt động bình thường ở -25 ° C ~+60 ° C
Không thấm nước
Hải cẩu

Hai con dấu chống thấm bên trong
Và bên ngoài
Cắm và chơi

Được trang bị đầu nối PV hoặc PG
để kết nối nhanh
Lắp tường

Gắn liền với tất cả bốn góc,
rắn và không rơi ra

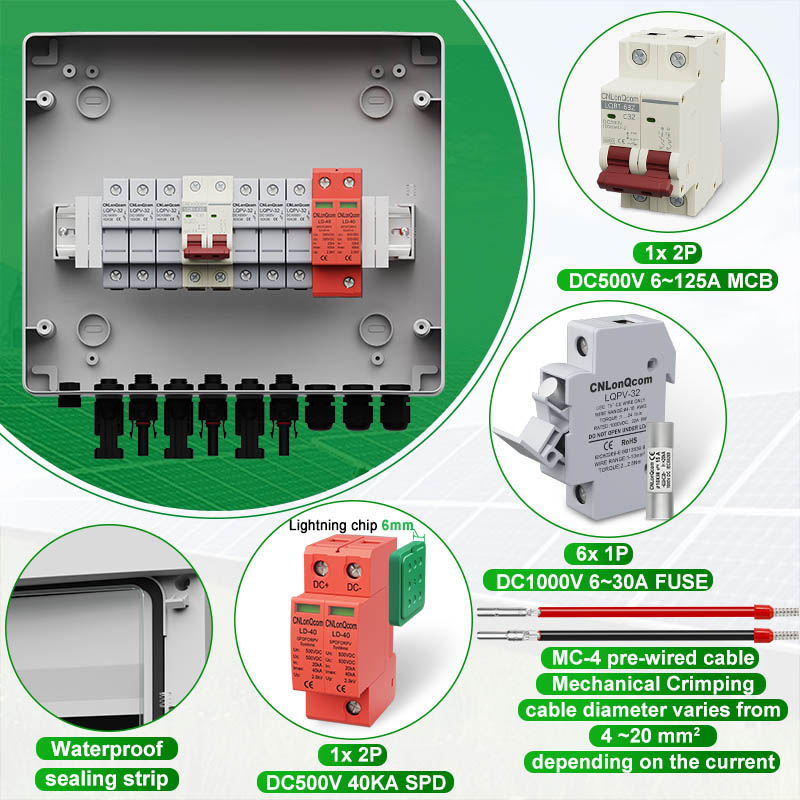

Bộ ngắt mạch DC

Điện áp định mức	DC 500V
Xếp hạng hiện tại	10 ~ 125a
Cực	2P
Tiêu chuẩn	IEC 60947-2
Giấy chứng nhận	CE

Bộ bảo vệ DC Surge

Điện áp định mức	DC 500V
Dòng chảy	20 / 40KA
Cực	2P
Tiêu chuẩn	IEC 61643-31
Giấy chứng nhận	CE

Cầu chì DC

Điện áp định mức	DC 1000V
Xếp hạng hiện tại	6-30a
Kích thước cầu chì	10*38mm
Tiêu chuẩn	IEC 60269-6
Giấy chứng nhận	CE

Quy hình ứng dụng10

Hộp kết hợp PV nhựa HA Series của CNLONQCOM 3 trong 1 OUT DC500V có vỏ chống thấm PC+ABS với cấu trúc kín, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá điện áp, bụi, độ ẩm và chống sét.

Các thành phần bên trong của HA Series Plasty PV Combiner Hộp 3 trong 1 OUT DC500V/600V/800V là 2P MCB, 2P SPD và cầu chì 2p, được làm bằng vỏ PA.

Các mô -đun SPD và lõi cầu chì có thể được thay thế nhanh chóng mà không cần tháo nắp khi bị hỏng.

Hộp kết hợp PV nhựa HA Series của CNLONQCOM 3 trong 1 OUT DC500V/600V/800V chủ yếu được sử dụng để bảo vệ các hệ thống PV và thường được sử dụng trong các hệ thống kết nối ngoài lưới hoặc lưới. Chẳng hạn như bảng PV, RV, thuyền, PV ngoài trời, hộ gia đình, v.v.

PV Combiner Hộp 3 trong 1 OUT DC500V/600V/800V bảo vệ hiệu quả các bộ biến tần và các tấm pin mặt trời khỏi thiệt hại và gửi khỏi lửa.

Thẻ nóng: Hộp kết hợp PV, DC500V, DC600V, DC800V, DC1000V, 3 chuỗi, 3in 1Out, 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50A, Độc lập, trang web chính thức, trực tiếp từ thương hiệu
