Các tình huống sử dụng của hộp kết hợp DC là gì?

Nguyên lý hoạt động của mộthộp kết hợpchủ yếu liên quan đến kết nối và bảo vệ mạch. Khi mô-đun quang điện tạo ra nguồn DC, chúng được kết nối với cổng đầu vào của hộp tổ hợp thông qua cáp. Mạch điện trong hộp tổ hợp kết hợp và phân phối nguồn DC này, sau đó xuất nguồn DC kết hợp tới bộ biến tần hoặc thiết bị khác. Trong quá trình kết hợp, hộp tổ hợp giám sát các thông số như dòng điện, điện áp và công suất cho từng chuỗi quang điện và triển khai các thiết bị bảo vệ ngắn mạch, kết nối ngược và quá dòng.

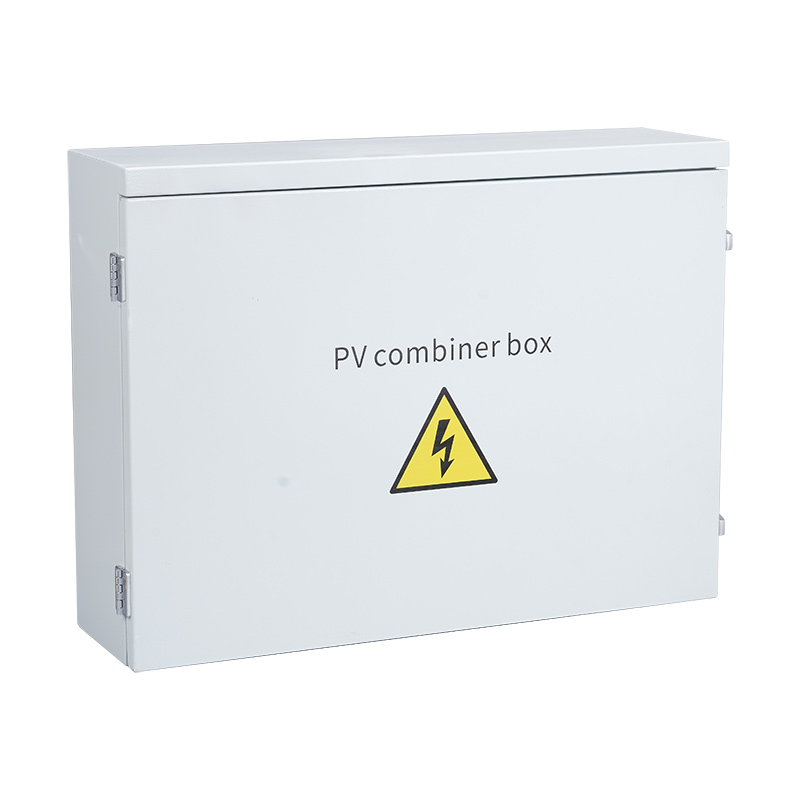

1. Hộp kết hợp DC

Điều này kết hợp nhiềuDCdòng điện được tạo ra bởi một mảng năng lượng mặt trời đến đầu vào của biến tần. Để giảm tác động lên lưới điện và tránh làm hỏng biến tần do điện áp quá cao, người ta thường sử dụng kết nối song song đa kênh. Dựa trên dải điện áp DC đầu vào của biến tần, một số lượng mô-đun PV nhất định có cùng thông số kỹ thuật được kết nối nối tiếp để tạo thành chuỗi mô-đun PV. Các chuỗi này sau đó được kết nối với hộp tổ hợp chống sét mảng PV. Sau đó, đầu ra được chuyển qua thiết bị chống sét và cầu dao, tạo điều kiện kết nối với các bộ biến tần tiếp theo.

2. Hộp kết hợp AC

Nó được sử dụng cho các hệ thống phát điện quang điện bao gồm các bộ biến tần chuỗi và được lắp đặt giữa phía đầu ra AC của biến tần và điểm/tải kết nối lưới. Nó được trang bị bộ ngắt mạch đầu vào, bộ ngắt mạch đầu ra, thiết bị chống sét AC và các thiết bị giám sát thông minh tùy chọn (hệ thống giám sát điện áp, dòng điện, nguồn điện, năng lượng điện và các tín hiệu khác). Chức năng chính của nó là kết hợp dòng điện đầu ra của nhiều bộ biến tần và bảo vệ bộ biến tần khỏi bị tổn hại từ phía/tải kết nối lưới AC. Nó đóng vai trò là điểm ngắt kết nối của đầu ra biến tần, cải thiện độ an toàn của hệ thống và bảo vệ sự an toàn của nhân viên lắp đặt và bảo trì.

Những lưu ý khi lắp đặt điện hộp tổ hợp

(1) Chỉ những kỹ sư điện chuyên nghiệp mới có thể vận hành và nối dây; việc vận hành và đi dây phải tuân thủ các tiêu chuẩn liên quan của quốc gia và địa phương;

(2) Trước khi cài đặthộp kết hợp, hãy sử dụng megom kế để thực hiện kiểm tra cách điện trên các bộ phận bên trong.

(3) Việc bố trí và khoảng cách giữa các bộ phận trong hộp phải tuân thủ các quy định của các quy định liên quan và phải đảm bảo các yêu cầu vận hành, vận hành, bảo trì, kiểm tra và vận hành an toàn.

(4) Đầu vào và đầu ra không thể kết nối ngược lại.

(5) Sau khi kết nối hộp nối chống sét PV với hệ thống phát điện PV, đầu nối đất của hộp chống sét phải được kết nối chắc chắn với dây nối đất hoặc thanh cái chống sét.

(6) Khi kết nối dây điện bên ngoài, hãy đảm bảo rằng các vít được siết chặt để tránh dây điện bị lỏng.

(7) Sơ đồ hệ thống không phai màu và sơ đồ nối dây thứ cấp cần thiết phải được dán chắc chắn bên trong hộp hoặc trên cửa tủ.

(8) Nên sử dụng cáp chống cháy để đi dây. Chúng cần được sắp xếp gọn gàng, đẹp mắt và lắp đặt chắc chắn để đảm bảo tiếp xúc tốt.
