Hướng dẫn thiết yếu cho các công tắc cách ly năng lượng mặt trời quang điện: đảm bảo an toàn và hiệu quả trong hệ thống năng lượng mặt trời Giới thiệu

Khi năng lượng mặt trời tiếp tục trở nên phổ biến trên toàn thế giới, tầm quan trọng của sự an toàn và hiệu quả trong các hệ thống quang điện (PV) không thể được cường điệu hóa. Một thành phần quan trọng đảm bảo cả hai là công tắc cách ly năng lượng mặt trời quang điện (còn được gọi là công tắc ngắt kết nối PV hoặc bộ cách ly DC). Thiết bị này đóng một vai trò quan trọng trong việc bảo vệ các kỹ thuật viên, duy trì hiệu suất hệ thống và tuân thủ các tiêu chuẩn an toàn điện.

Trong bài viết này, chúng tôi sẽ khám phá công tắc cách ly PV là gì, tại sao nó lại cần thiết, cách thức hoạt động và những cân nhắc chính khi chọn một cái cho cài đặt năng lượng mặt trời của bạn.

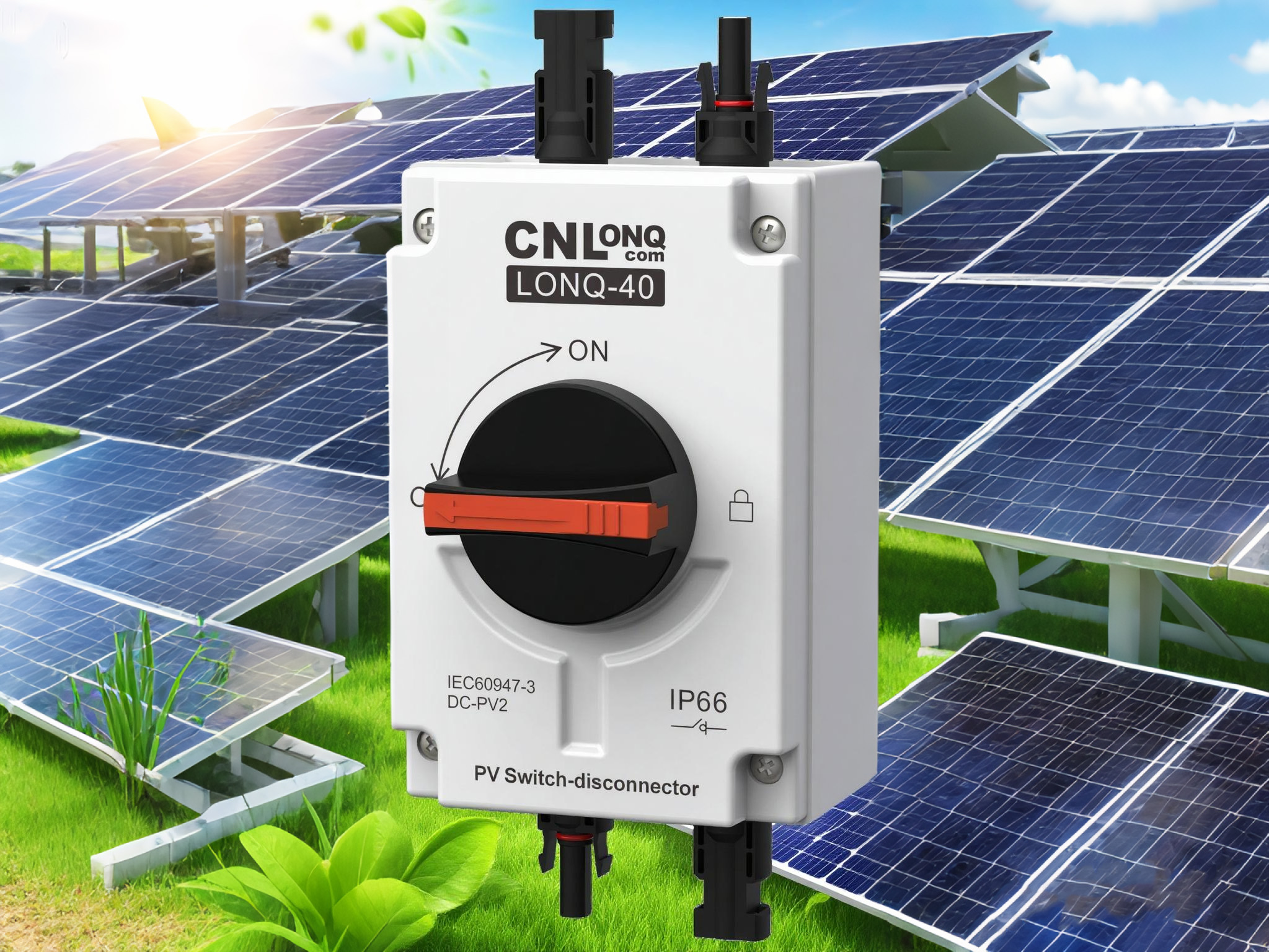

Công tắc cách ly năng lượng mặt trời quang điện là gì?

Công tắc cách ly PV là một thiết bị an toàn được thiết kế để ngắt kết nối hệ thống mặt trời với phần còn lại của thiết lập điện. Nó cho phép cách ly an toàn của công suất DC (dòng điện trực tiếp) được tạo ra bởi các tấm pin mặt trời, đảm bảo rằng bảo trì hoặc tắt máy khẩn cấp có thể được thực hiện mà không có nguy cơ bị sốc điện hoặc lửa.

Các công tắc này thường được cài đặt:

Giữa các tấm pin mặt trời và biến tần (bộ cách ly DC)

Về phía AC (giữa biến tần và lưới, mặc dù đây là một loại bộ cách ly khác)

Tại sao các công tắc cách ly PV cần thiết?

1. An toàn cho người cài đặt và nhân viên bảo trì

Các tấm pin mặt trời tạo ra điện bất cứ khi nào tiếp xúc với ánh sáng mặt trời, có nghĩa là chúng có thể tạo ra DC điện áp cao ngay cả khi lưới điện tắt. Một công tắc cách ly đảm bảo rằng các kỹ thuật viên có thể làm việc một cách an toàn trên hệ thống mà không cần các mối nguy hiểm điện sống.

2. Phòng chống cháy

Hệ thống dây điện hoặc lỗi thành phần có thể dẫn đến các đám cháy điện. Một công tắc cách ly được đánh giá đúng giúp cắt điện trong trường hợp khẩn cấp, giảm rủi ro hỏa hoạn.

3. Tuân thủ các tiêu chuẩn điện

Hầu hết các quốc gia bắt buộc sử dụng các công tắc cách ly trong lắp đặt năng lượng mặt trời để tuân thủ các quy định an toàn (ví dụ: IEC 60947, Điều 690 tại Hoa Kỳ hoặc AS/NZS 5033 ở Úc).

4. Bảo trì hệ thống và khắc phục sự cố

Việc cô lập các bộ phận của hệ thống cho phép chẩn đoán và sửa chữa dễ dàng hơn mà không cần tắt toàn bộ mảng PV.

Làm thế nào để một bộ chuyển đổi cách ly PV hoạt động?

Các công tắc cách ly PV được thiết kế để xử lý các điện áp DC cao (lên tới 1000V trở lên trong các hệ thống thương mại) và dòng điện. Chúng hoạt động tương tự như các bộ ngắt mạch nhưng được đánh giá cụ thể cho các ứng dụng DC, yêu cầu công nghệ ức chế hồ quang đặc biệt do dòng điện không đổi.

Các loại công tắc cách ly PV:

Bộ cách ly thủ công - được vận hành bằng tay, thường được sử dụng để bảo trì.

Các bộ cách ly tự động - được kích hoạt bởi các điều kiện lỗi (ví dụ: lỗi quá dòng hoặc mặt đất).

ROOFTOP so với các bộ cách ly gắn trong biến tần-Một số được lắp đặt gần các bảng, trong khi một số khác được tích hợp vào biến tần.

Các tính năng chính để tìm kiếm trong công tắc cách ly PV

Khi chọn công tắc cách ly để cài đặt năng lượng mặt trời, hãy xem xét:

Điện áp và xếp hạng dòng điện - phải khớp hoặc vượt quá điện áp và dòng điện tối đa của hệ thống.

Bảo vệ hồ quang DC-Vòng cung DC khó dập tắt hơn AC, do đó công tắc phải có khả năng làm tăng hồ quang thích hợp.

Kháng thời tiết - Đối với việc lắp đặt ngoài trời, IP65 hoặc bảo vệ xâm nhập cao hơn.

Chứng nhận - Tìm kiếm việc tuân thủ IEC, UL, Tüv hoặc các tiêu chuẩn khu vực khác.

Cấu hình cực-cực (cho một dây dẫn) hoặc cực đôi (cho các dòng DC dương và âm).

Các vấn đề phổ biến và bảo trì

Ăn mòn - đặc biệt là ở các khu vực ven biển, dẫn đến thất bại.

Hao mòn cơ học - Chuyển đổi thường xuyên có thể làm suy giảm các tiếp điểm theo thời gian.

Bị lỗi-những người cách ly chất lượng kém có thể đi vào không cần thiết.

Kiểm tra và kiểm tra thường xuyên đảm bảo độ tin cậy dài hạn.

Phần kết luận

Các công tắc cách ly năng lượng mặt trời quang điện là một phần nhỏ nhưng quan trọng của bất kỳ hệ thống năng lượng mặt trời nào, đảm bảo an toàn, tuân thủ và hiệu quả hoạt động. Cho dù bạn là một trình cài đặt năng lượng mặt trời, chủ sở hữu hệ thống hoặc chuyên gia bảo trì, việc chọn công tắc cách ly bên phải có thể ngăn ngừa các mối nguy hiểm và kéo dài tuổi thọ của thiết lập PV của bạn.

Để thực hiện tối ưu, luôn luôn tham khảo các quy định của địa phương và làm việc với các thành phần được chứng nhận từ các nhà sản xuất có uy tín.
