Hộp kết hợp PV: Hướng dẫn đầy đủ về các thành phần & cài đặt

Đầu tiên, hộp nối quang điện là gì?

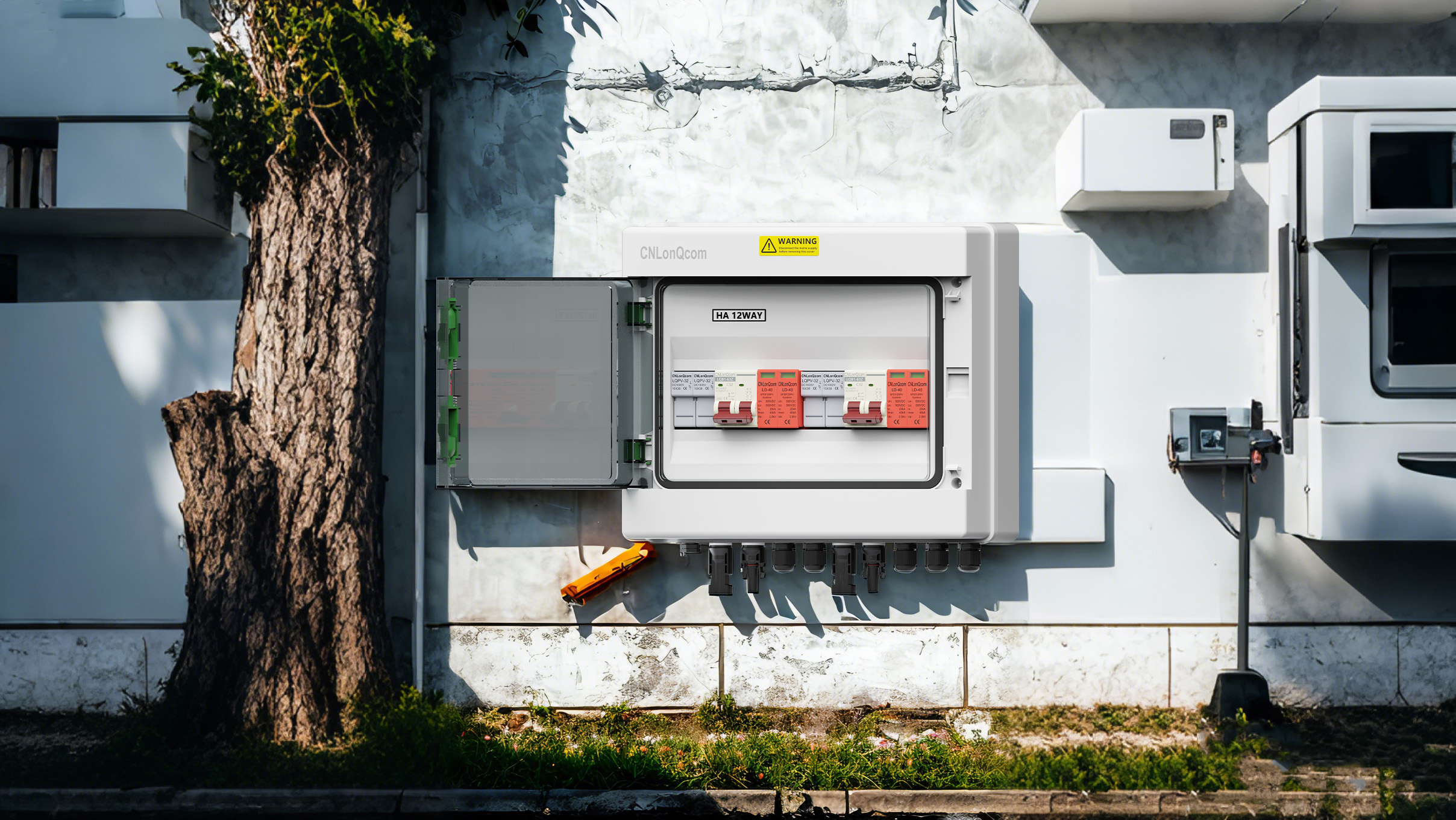

Hộp kết hợp PV.

Thứ hai, thành phần của hộp nối quang điện

Các thành phần cốt lõi:

Đầu vào đầu vào: Kết nối nhiều mô-đun PV (ví dụ: 6-16 mô-đun PV, mỗi mô-đun hỗ trợ 10A-15A).

Cầu chì/Bộ ngắt mạch: Bảo vệ mỗi chuỗi khỏi thiệt hại quá dòng (thông thường thông số kỹ thuật DC1000V/20A).

Mô -đun chống sét: Bộ bảo vệ SPD Surge (khả năng phóng điện 40KA).

Các bộ phận phụ trợ:

Công tắc cách ly DC: Mạch cắt khẩn cấp.

Nhà ở chống thấm nước: Lớp bảo vệ IP65, phù hợp cho môi trường ngoài trời.

Thứ ba, các bước cài đặt và hệ thống dây điện

1. Chuẩn bị trước khi cài đặt:

Xác nhận vị trí cài đặt (gần với mảng quang điện và cách xa ánh sáng mặt trời trực tiếp).

Kiểm tra thiết bị đầu cuối mặt đất của container (điện trở mặt đất ≤4Ω).

2. Quá trình nối dây:

Đầu vào chuỗi nhóm:

Kết nối thiết bị đầu cuối tương ứng bằng phân cực (+/-) để đảm bảo rằng điện áp của mỗi thiết bị đầu cuối là nhất quán.

Bảo vệ đầu nối MC4 để ngăn chặn sưởi ấm ảo.

Đầu ra:

Kết nối với thiết bị đầu vào đầu vào DC của biến tần (diện tích cắt ngang cáp ≥4mm²).

Căn cứ bảo vệ sét:

Cáp mặt đất SPD (≥6mm²) kết nối với thanh mặt đất.

3. Kiểm tra sức mạnh:

Đo điện áp mạch mở (khớp với phạm vi đầu vào biến tần).

Kiểm tra xem dữ liệu giám sát thông minh có được truyền đúng hay không.

4. Phòng ngừa

Thông số kỹ thuật an toàn:

Mang găng tay cách nhiệt trong quá trình hoạt động. Không làm việc với trực tiếp.

Nếu phía DC có điện áp cao (600V đến 1500V), bạn cần đặt nhãn cảnh báo.

Đề xuất bảo trì:

Làm sạch hộp thường xuyên và kiểm tra trạng thái cầu chì.

Kiểm tra hiệu quả mô -đun SPD trước mùa giông bão.

Năm, đề xuất lựa chọn

Tùy thuộc vào kích thước của nhà máy điện:

Hộ gia đình nhỏ: 6-8 đầu vào, chức năng bảo vệ cơ bản tích hợp.

Nhà máy điện công nghiệp và thương mại: 12-16, với giám sát thông minh và giao tiếp từ xa.

Chọn các hộp xe buýt được chứng nhận TUV/IEC, chẳng hạn như các sản phẩm của CNLONQCOM Series, để đảm bảo 25 năm bảo vệ dài hạn!

Hộp nối quang điện là "trung tâm an toàn" của nhà máy điện và việc lắp đặt và bảo trì chính xác có thể cải thiện đáng kể hiệu quả phát điện. Nếu bạn cần các đề xuất mô hình cụ thể hoặc giải pháp kỹ thuật, xin vui lòng tham khảo CNLONQCOM!
